Diese werden in der Keramikkondensatorindustrie weithin akzeptiert und verwendet.

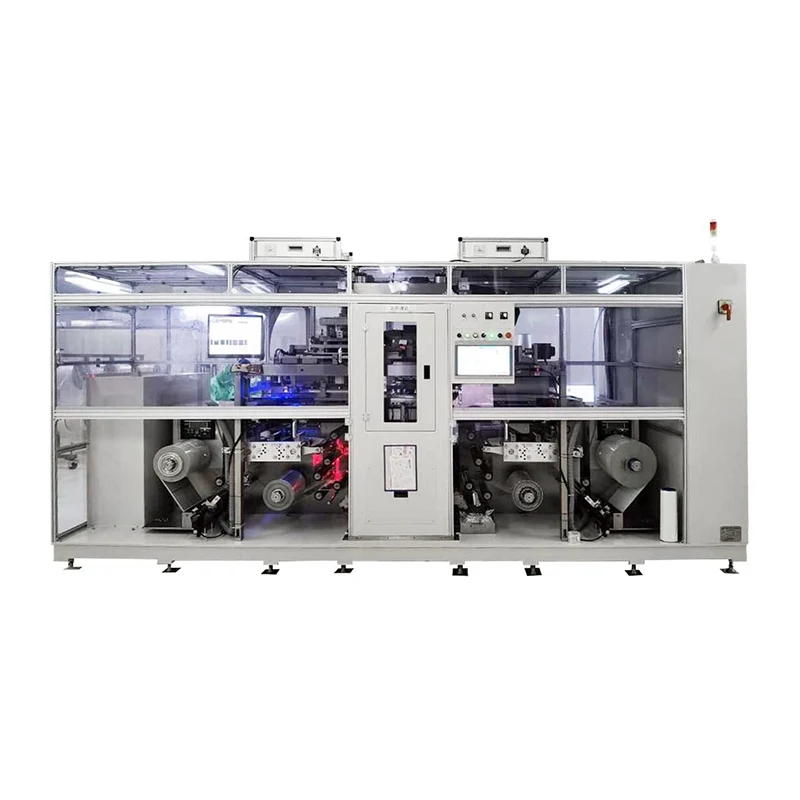

Wirkliche Fläche: Bezieht sich auf die Gesamtfläche aller linken und rechten internen Elektroden in derMLCC -Maschinegestaffelt und überlappt, und ein effektives Keramikmedium wird zwischen den beiden gestaffelten und überlappten Innenelektroden gefüllt.
Aktive Dielektrikum: Das Keramikisoliermedium zwischen allen zusammengesetzten und überlappenden inneren Elektroden innerhalb des MLCC -Keramikkörpers.
Artefakt: Jede Abnormalität, die durch den DPA -Analyseverfahren verursacht wurde, der vor der DPA -Verarbeitung nicht in der Probe vorhanden war. Zum Beispiel, Spannungsrisse, Oberflächenrisse und Elektrodenverschiebung, die beim Polieren auftreten können.
Bandbreite (Bandbreite): MLCC Zwei terminale Elektrodenbeschichtungsbreite vom Ende der Chip -Klemmeelektrode, um die Breite des Keramikkörpers abzudecken.
Barriereschicht (Barriereschicht): Die äußerste Schicht der MLCC-Klemmenelektrode ist zinstiert und die zweite Plattierungsschicht im Inneren ist eine Nickel-Barrier-Schicht, die die inneren Elektroden im Zustand von geschmolzenem Zinn während des Lötens schützt. Weitere Informationen finden Sie in Abschnitt 4.3 NME und BME -Prozessschema.
Kaltlötend (kaltes Lötmittel): Schlechte Lötverbände, die durch unvollständiges Reflow -Löten, schwache Ablenkung oder sporadische Infiltration während des Lötprozesses verursacht werden. Von der Oberfläche ist es durch stumpfe, körnige und poröse Oberflächen gekennzeichnet. Von innen ist kaltes Löten durch übermäßige Stecklöcher und einen möglichen Restfluss gekennzeichnet.
Kondensatorelement: Ein Keramik -Chip -Körper mit terminaler Elektrodenbeschichtung.
Keramikkörper (Chipelement): Für die DPA -Analyse entfernt der Keramikkörper die Endelektrodenbeschichtung und enthält nur die innere Elektrode.
Riss: Ein Riss oder eine Trennung, die im MLCC auftritt. Risse können durch unsachgemäße Herstellungsprozesse oder -materialien verursacht oder durch DPA -Verarbeitung oder Umweltstress induziert werden.
Delaminierung: Trennung zwischen zwei Schichten von Keramikdielektrikum oder zwischen einem Keramiklaminat und der Grenzfläche einer internen Elektrode oder weniger häufig in einer einzelnen Keramikschicht parallel zur Ebene der internen Elektrode.
Zerstörerische physikalische Analyse (DPA): Abschnittsanalyse zur Untersuchung der internen Eigenschaften eines Objekts oder eines Geräts, was zu teilweise oder totaler Zerstörung des zu analysierten Objekts führt. Für Chip -Keramikkondensatoren kann dies das Ätzen, Mahlen, Polieren und mikroskopische Untersuchung umfassen. In einigen Fällen kann es auch eine Resistenz gegen das Löten von Thermalschock (RSH), visuelle Inspektion vor der DPA und elektrische Tests umfassen.
Dielektrikum: dielektrische Keramik zwischen verschachtelten und überlappenden Innenelektroden.
Medienhohlräume: Vakuumlüftungen oder Agglomeration mehrerer Hohlräume in einer Medienschicht, auch in einigen Fällen durch eine Schicht.
Auslaugen: Aufgrund der Wirkung von geschmolzenem Lötmittel wird das Endmetall des Chipkondensators erodiert und das Endbezug zu Zinnschmelz geschmolzen.
Mikrocrack: Ein sehr feiner Riss in einer Keramik, die nur mit indirektem, dunkelem oder polarisiertem Licht bei relativ hohen Vergrößerungen (typischerweise über 1x) sichtbar ist. Tatsächliche Mikrorisse treten aufgrund von Belastungen innerhalb des Keramikkörpers oder der Freisetzung solcher Kräfte auf.
Überlappungsansicht: Eine Längsschnitt -Ansicht eines Chipkondensators, das gestaffelte überlappende innere Elektrodenkanten, die Seitenlinie, die terminale Elektrodenbeschichtschicht sowie die Keramikkörper- und Lötverbindungen mit der Anterminurelektrodenelektrodenschicht und der Keramikschicht und der Keramikschicht mit der Klemme elektrode -Elektrodenschicht zeigt.
