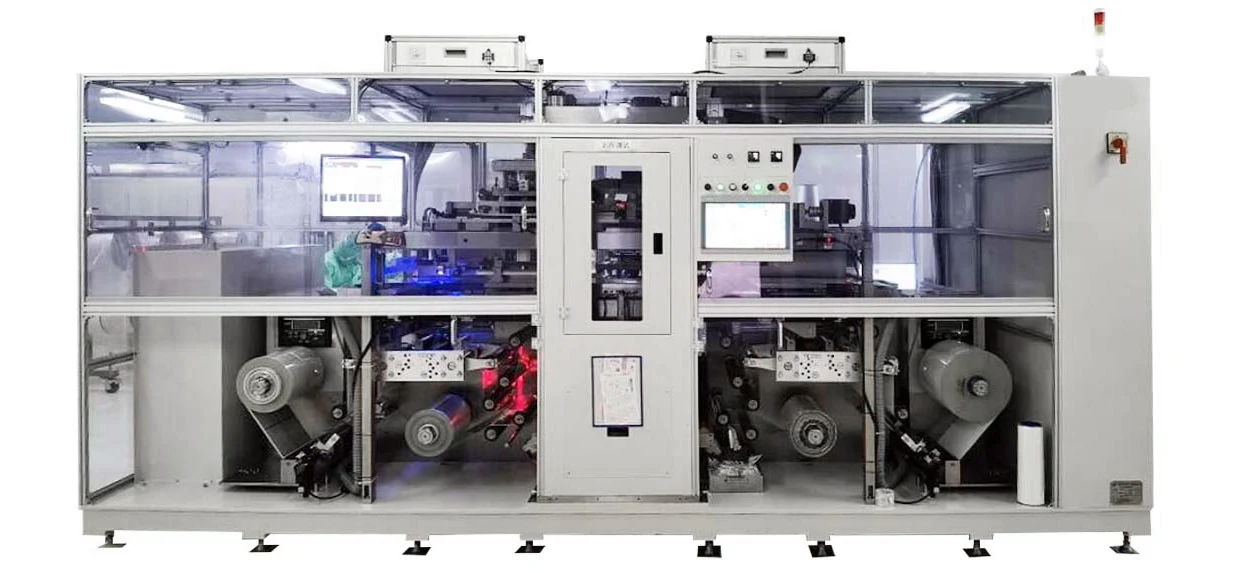

Automatische RES-Stapelmaschine

Die Laminiermaschine wird verwendet, um den Rohling der gerollten Keramikfolie und die bedruckte Keramikfolie in quadratische Stücke zu schneiden und sie dann mit einem mechanischen Arm zu greifen und auszurichten. Anschließend werden sie gemäß dem eingestellten Programm laminiert und unter Druck gesetzt, um einen Block mit der inneren Struktur von MCC zu bilden. Das Arbeitsprinzip besteht darin, die leere Keramikfolienrolle an der richtigen Ausrollposition der Laminiermaschine zu installieren; Nach dem Drucken wird die Keramikfolienrolle an der linken Ausrollposition der Laminiermaschine installiert; Dann wird entsprechend den Prozessanforderungen das Programm eingestellt und der Schälroboterarm greift nach verschiedenen Folien. Nach der automatischen Ausrichtung werden die Folien gestapelt und unter Druck gesetzt. Schließlich entnimmt der Roboterarm die gestapelten Blöcke und legt sie in das Aufnahmefach.

Gesamtabmessungen der Maschine: Host 4350 mm (L) x 1600 mm (B) x 2500 mm (H).

Die automatische RES-Stapelmaschine von YISENRONG besteht aus einem Gestell, einem Übertragungsmechanismus für die Elektrodenseitenrolle, einem Übertragungsmechanismus für die Elektrodenseitenrolle, einem Arbeitstisch zum Abziehen der Elektrodenseite, einem Arbeitstisch zum Abziehen der Abdeckungsseite, einem Filmhandhabungsmanipulator und einem Ausrichtungsmechanismus, einem Druckmechanismus, einem Materialaufnahmemanipulator und einem elektrischen System. Der Boden des Racks ist mit Stahlprofilen verschweißt, was die Stabilität und Genauigkeit der Ausrüstung gewährleistet. Andere Bereiche sind mit Profilrahmen und transparenten PVC-Materialien zum Abschluss gestaltet, wodurch der Innenraum sichtbar und leicht zu bedienen ist.

Nutzungsbedingungen

Druckluftdruck 0,5–0,7 MPa

Druckluftdurchfluss 200 l/min

Stromversorgung AC 380V+10% 50Hz

Maximale Leistung von 30 kW

Temperatur 20-30 ℃

Luftfeuchtigkeit 60 ± 10 %

Sicherheitsvorkehrungen für den Betrieb mechanischer Geräte:‌

A. Tragen Sie ordnungsgemäß Schutzausrüstung.‌

B. Führen Sie Gerätesicherheitsinspektionen durch.‌

C. Befolgen Sie die Betriebsabläufe und Maßnahmen zur Risikominderung:‌

Berühren Sie bewegliche Teile (z. B. Messer, Riemenscheiben) nicht mit den Händen.

Während des Betriebs dürfen Schmutzpartikel nicht manuell eingestellt, gemessen oder gereinigt werden.

Klären Sie bei kollaborativen Vorgängen mit mehreren Personen die Aufteilung der Verantwortlichkeiten, um eine versehentliche Aktivierung von Steuergeräten zu vermeiden.

D. Wartung der Ausrüstung und Notfallvorsorge:‌

Führen Sie regelmäßige Wartungs- und Instandhaltungsarbeiten durch.

Reinigen Sie die Ausrüstung nach Gebrauch; Überprüfen Sie verschlissene Teile (z. B. Messer, Lager) und ersetzen Sie diese umgehend.

Sicherheitseinrichtungen (z. B. Schutzabdeckungen, Not-Aus-Schalter) regelmäßig prüfen; Eine unbefugte Entfernung ist untersagt.

E. Notfallreaktion:‌

Im Falle einer plötzlichen Fehlfunktion oder eines Unfalls unterbrechen Sie sofort die Stromversorgung und melden Sie den Vorfall. Versuchen Sie nicht, Geräte im laufenden Betrieb zu reparieren.

Lieferzeit: 90 Tage.

Unsere Sendung

Unsere Lieferung erfolgt strikt nach dem dreischichtigen Verpackungsstandard in Industriequalität und einem effizienten Transportprozess: Die innere Schicht ist vollständig mit staub- und feuchtigkeitsbeständiger, hochmolekularer, dehnbarer Verpackungsfolie und Luftpolsterfolie bedeckt, um Feuchtigkeit und Kratzer zu verhindern. Die mittlere Schicht basiert auf den tragenden, verstärkten, hochfesten Holzpaletten und Holzkistenböden, die stoßfest und rüttelfest sind und eine standardisierte Handhabung mit Gabelstaplern und eine präzise Positionierung ermöglichen. Durch die Anbindung von Pickup-Trucks und anderen großen und mittelgroßen Rollertransportern für intensive Beladung wird eine effiziente Verteilung mehrerer Geräte für den Ferntransport gewährleistet.
