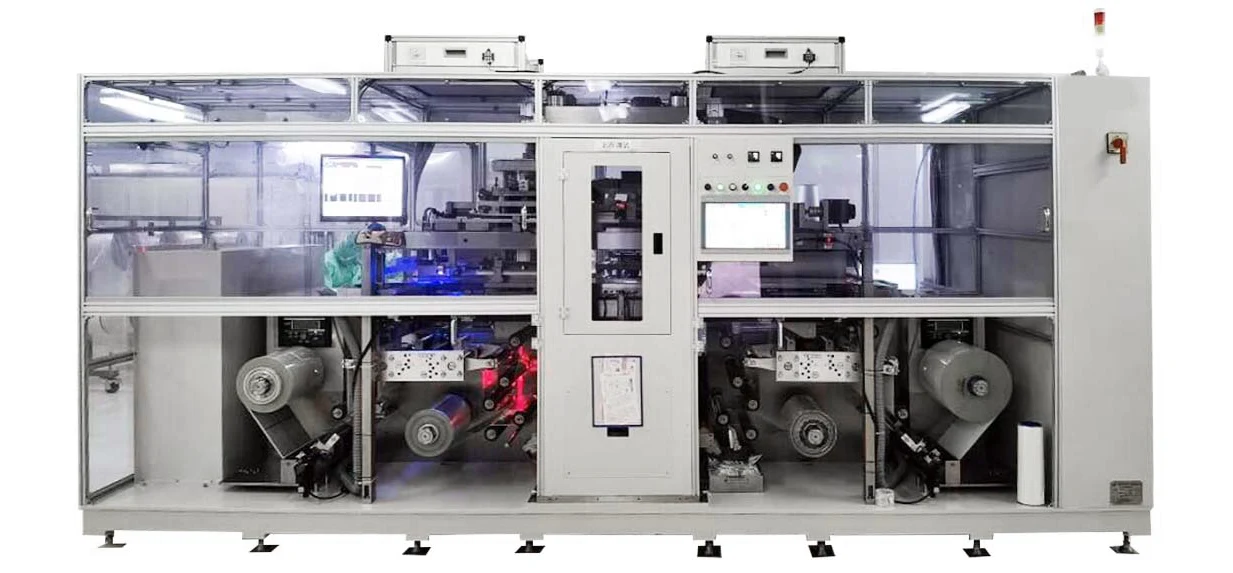

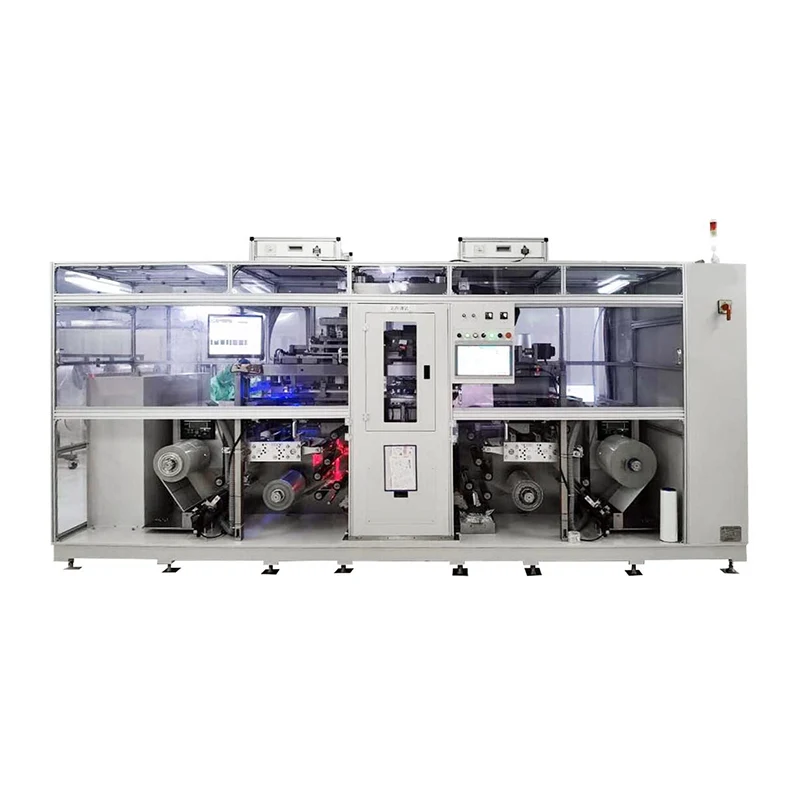

Automatische MLCC-Stapelmaschine

Anwendung:

Mit der Laminiermaschine wird der Rohling der gerollten Keramikfolie und der bedruckten Keramikfolie in quadratische Stücke geschnitten und anschließend mit einem mechanischen Arm erfasst und ausgerichtet. Anschließend werden sie gemäß dem eingestellten Programm laminiert und unter Druck gesetzt, um einen Block mit der internen Struktur eines MLCC zu bilden.

Das Arbeitsprinzip besteht darin, die leere Keramikfolienrolle an der richtigen Ausrollposition der Laminiermaschine zu installieren; Nach dem Drucken wird die Keramikfolienrolle an der linken Ausrollposition der Laminiermaschine installiert; Dann wird entsprechend den Prozessanforderungen das Programm eingestellt und der Schälroboterarm greift nach verschiedenen Folien. Nach der automatischen Ausrichtung werden die Folien gestapelt und unter Druck gesetzt. Schließlich entnimmt der Roboterarm die gestapelten Blöcke und legt sie in das Aufnahmefach.

Gesamtabmessungen der Maschine: Host 4350 mm (L) x 1600 mm (B) x 2500 mm (H).

Die automatische MLCC-Stapelmaschine von YISENRONG besteht aus einem Gestell, einem Übertragungsmechanismus für die Elektrodenseitenrolle, einem Übertragungsmechanismus für die Elektrodenseitenrolle, einem Arbeitstisch zum Abziehen der Elektrodenseite, einem Arbeitstisch zum Abziehen der Abdeckungsseite, einem Filmhandhabungsmanipulator und Ausrichtungsmechanismus, einem Druckmechanismus, einem Materialaufnahmemanipulator und einem elektrischen System. Der Boden des Racks ist mit Stahlprofilen verschweißt, was die Stabilität und Genauigkeit der Ausrüstung gewährleistet. Andere Bereiche sind mit Profilrahmen und transparenten PVC-Materialien zum Abschluss gestaltet, wodurch der Innenraum sichtbar und leicht zu bedienen ist.

Nutzungsbedingungen

Druckluftdruck 0,5–0,7 MPa

Druckluftdurchfluss 200 l/min

Stromversorgung AC 380V+10% 50Hz

Maximale Leistung von 30 kW

Temperatur 20-30 ℃

Luftfeuchtigkeit 60 ± 10 %

Sicherheitsvorkehrungen für den Betrieb mechanischer Geräte:‌

A. Tragen Sie ordnungsgemäß Schutzausrüstung.‌

B. Führen Sie Gerätesicherheitsinspektionen durch.‌

C. Befolgen Sie die Betriebsabläufe und Maßnahmen zur Risikominderung:‌

Berühren Sie bewegliche Teile (z. B. Messer, Riemenscheiben) nicht mit den Händen.

Während des Betriebs dürfen Schmutzpartikel nicht manuell eingestellt, gemessen oder gereinigt werden.

Klären Sie bei kollaborativen Vorgängen mit mehreren Personen die Aufteilung der Verantwortlichkeiten, um eine versehentliche Aktivierung von Steuergeräten zu vermeiden.

D. Wartung der Ausrüstung und Notfallvorsorge:‌

Führen Sie regelmäßige Wartungs- und Instandhaltungsarbeiten durch.

Reinigen Sie die Ausrüstung nach Gebrauch; Überprüfen Sie verschlissene Teile (z. B. Messer, Lager) und ersetzen Sie diese umgehend.

Sicherheitseinrichtungen (z. B. Schutzabdeckungen, Not-Aus-Schalter) regelmäßig prüfen; Eine unbefugte Entfernung ist untersagt.

E. Notfallreaktion:‌

Im Falle einer plötzlichen Fehlfunktion oder eines Unfalls unterbrechen Sie sofort die Stromversorgung und melden Sie den Vorfall. Versuchen Sie nicht, Geräte im laufenden Betrieb zu reparieren.

Lieferzeit: 90 Tage.
